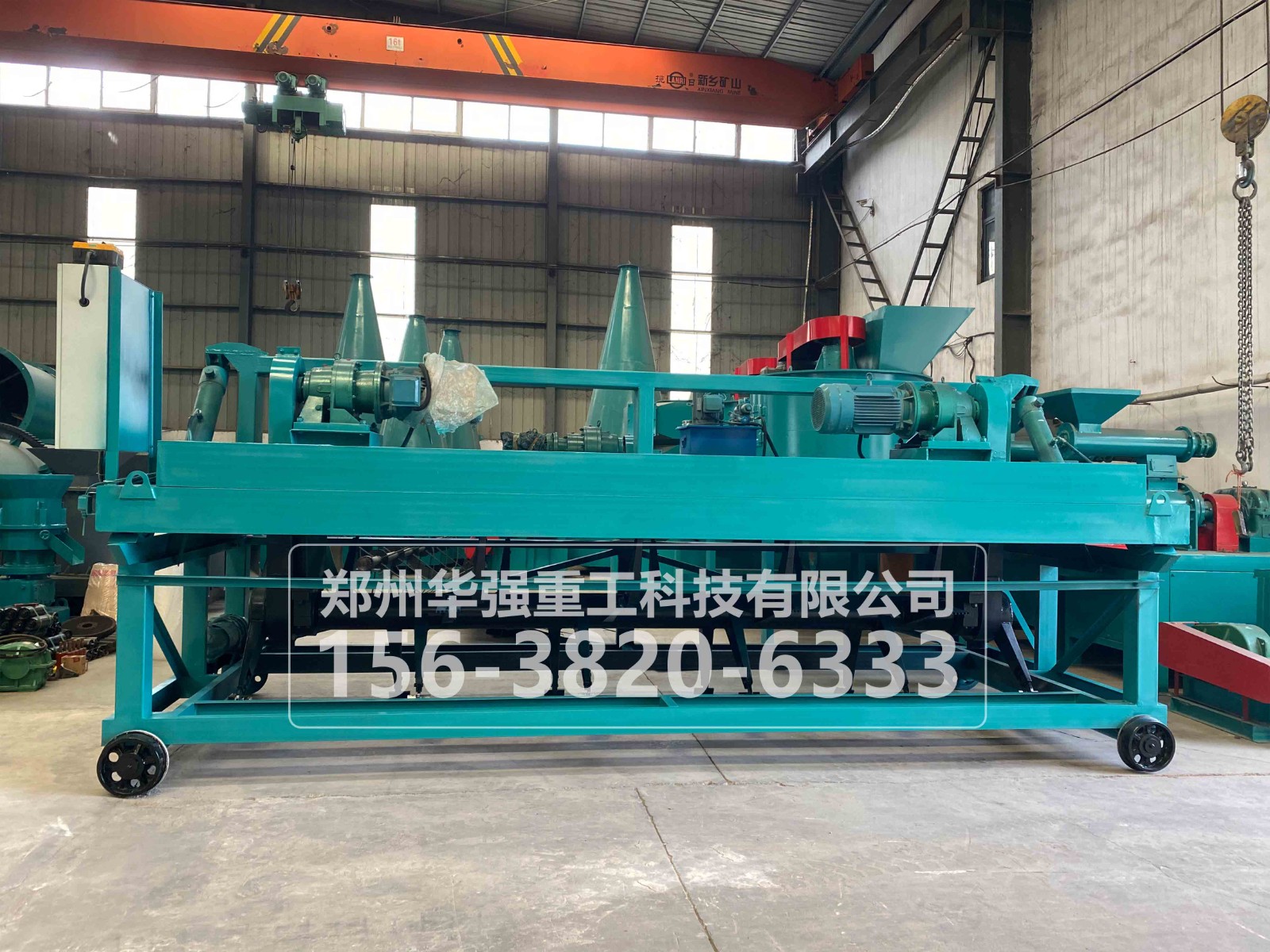

FP槽式翻拋機/FD槽式翻堆機

一、 設備概述

用于畜禽糞便、污泥垃圾、糖廠濾泥、糟渣餅粕和秸桿鋸屑等有機廢棄物的發酵翻堆，廣泛應用于有機肥廠、復混肥廠、污泥垃圾廠、園藝場以及雙孢菇種植廠等的發酵腐熟和去除水分作業。

    適用于好氧發酵，可與太陽能發酵室、發酵槽和移行機等配套使用。與移行機配套使用可實現一機多槽用的功能。與其配套的發酵槽既可連續出料也可批量出料、效率高、運行平穩、堅固耐用、翻拋均勻。

控制柜集中控制，可實現手動或自動控制功能，撥鏟堅固耐用，對物料具有一定的打碎和混合功能，限位行程開關，起到安全和限位作用。

二、設備的主要用途、性能及特點 ：

槽式翻堆機是肥料機械設備機組的主要配套設備之一，適用于地槽式發酵：是畜牧養殖業、城市垃圾、城市污水污泥進行工業化無害處理的核心設備。

   該機設計結構合理、效率高、能耗低、自動化程度高、使用方便且造價低廉、應用廣泛，是深受用戶歡迎的一種**機型。

三、設備結構簡介

槽式翻堆機由傳動裝置、提升裝置、行走裝置、翻堆裝置、轉移車等主要部件組成。電動機直接將動力傳給擺線針輪減速器經鏈輪至翻堆滾筒，滾筒上的攪拌槳葉呈螺旋分布可將發酵槽內的物料翻轉攪拌移動至0.2-1m遠的位置，起到翻堆速度快、攪拌均勻的效果，從而達到物料與空氣的充分接觸使物料的發酵效果更好。

1．動力傳動裝置

該裝置是電機、減速機、鏈輪、軸承座、主軸等組成它為翻堆滾筒提供動力的重要裝置。

 2．行走裝置

   該裝置是由行走電機、傳動齒輪、傳動軸、行走鏈輪等組成。

 3．提升裝置.或液壓升降裝置

提升裝置是由卷?yè)P(yáng)機、聯軸器、傳動軸、軸承座等組成，液壓升降裝置由液壓泵站、電磁閥體、液壓油管、液壓缸柱等組成。

4．翻堆裝置

 該裝置是由鏈輪、支撐臂、翻堆滾筒等組成。

 5．轉移車

   該裝置是由行走電機、傳動齒輪、傳動軸、行走輪等組成它為翻堆機換槽提供臨時運載工具。

四、設備基本參數：

翻堆機：FD（普通型）FDT（提升型）FDX（懸臂提升型）

翻拋機：FP（普通型）FPY（液壓升降型）
